一、 高端电子布核心梳理
1. 定义与分类
高端电子布主要指为满足高频高速、高可靠性要求而生产的特种电子布，其性能远超普通E-玻纤布。主要分为三代：
第一代（E-Glass）：传统电子布，性能一般，用于普通消费电子。
第二代（Low-Dk/Low-CTE）：当前AI算力需求的核心。通过调整玻璃配方，实现低介电常数（Dk）和低热膨胀系数（CTE），是AI服务器、5G基站PCB的主流材料。
第三代（Q-Glass/石英布）：面向未来的终极材料。采用石英纤维，介电性能（Dk≈3.74）和热稳定性极佳，用于英伟达下一代架构（如Rubin）及更先进的封装。
2. 产业链与竞争格局
上游：电子级玻璃纤维纱（核心是玻璃配方与拉丝工艺）。
中游：电子布织造与表面处理（核心瓶颈在于高端织布机，如日本丰田JAT910，交付周期长达18-24个月）。
下游：覆铜板（CCL）→ 印制电路板（PCB）→ AI服务器/交换机/先进封装等。
全球格局：高端市场（尤其是Low-Dk、Q布）长期被日本日东纺、旭化成垄断，两者合计占据全球低介电电子布约86% 的市场份额
二、 紧缺程度：结构性缺口急剧扩大
当前高端电子布的紧缺是 “需求爆发”与“供给刚性” 双重挤压的结果，已从高端产品蔓延至普通产品。
1. 需求端：AI算力驱动“非线性”增长
用量激增：英伟达GB300服务器PCB层数增至16层以上，单机电子布用量达18-24米，是传统服务器的5倍。下一代Rubin架构用量预计进一步增长。
需求结构升级：AI服务器、1.6T交换机、CoWoS先进封装等必须使用Low-Dk/Low-CTE或Q布。预计2026年二代Low-Dk电子布需求将达5000万米，较2025年增长近10倍。
2. 供给端：多重瓶颈制约产能释放
设备卡脖子：高端电子布织机（如丰田JAT910）全球供应紧张，交付周期18-24个月，是扩产的最大瓶颈。
日企垄断且扩产谨慎：日东纺等垄断企业出于技术保护和风险控制，扩产计划保守，新产能预计2027年下半年才能释放。
产能结构性转移：龙头企业正将普通产能转向高端产品，进一步压缩了普通电子布的供给。
3. 价格与库存：量价齐升，库存见底
价格暴涨：普通7628电子布价格从2025年初的3.4元/米涨至2026年初的4.1元/米以上，涨幅超20%。高端二代Low-Dk布价格已突破160元/米，且仍有提价空间。T布（Low-CTE布）价格已从60-70元/米涨至120元/米。
库存极低：主要CCL大厂的高端电子布安全库存水平已降至1周以下的历史极低水平，生产“等米下锅”。行业整体处于满负荷生产状态。
三、 未来增长趋势
1. 需求驱动长期高景气
AI算力迭代：英伟达、AMD、谷歌TPU等AI芯片持续升级，对高层数、高频高速PCB的需求是指数级的，直接拉动高端电子布需求。
技术升级：5G/6G通信、800G/1.6T光模块、智能驾驶及先进封装（Chiplet）等技术普及，将持续推动材料向更低Dk/Df、更低CTE、更薄方向发展。
2. 供给紧张或将持续至2027年以后
受限于高端织机交付周期和技术壁垒，有效产能增长缓慢。机构普遍认为，2026-2027年高端电子布供需缺口将持续存在，甚至可能扩大。预计2026年全球T布（Low-CTE）供需缺口或进一步扩大至18%。
3. 价格与市场规模预测
价格：预计2026年普通7628电子布价格最高可能达到7.5-8.0元/米，高端产品因持续紧缺，价格仍有较大上涨空间。花旗分析师预计2026年电子布整体涨价幅度可能达到25%甚至更高。
市场规模：AI电子布（Low-Dk）市场规模预计将从2025年的约30亿元增长至2027年的近300亿元，年复合增长率极高。
4. 国产替代加速，龙头集中度提升
随着国内企业在Low-Dk二代布、Q布等领域实现技术突破并进入英伟达等核心供应链，国产替代进程加速。预计Low-Dk电子布的内资企业市场份额有望从2024年的约50% 提升至70%-80%。行业呈现“强者恒强”格局，头部企业凭借技术、认证和产能优势，市场份额将持续提升。

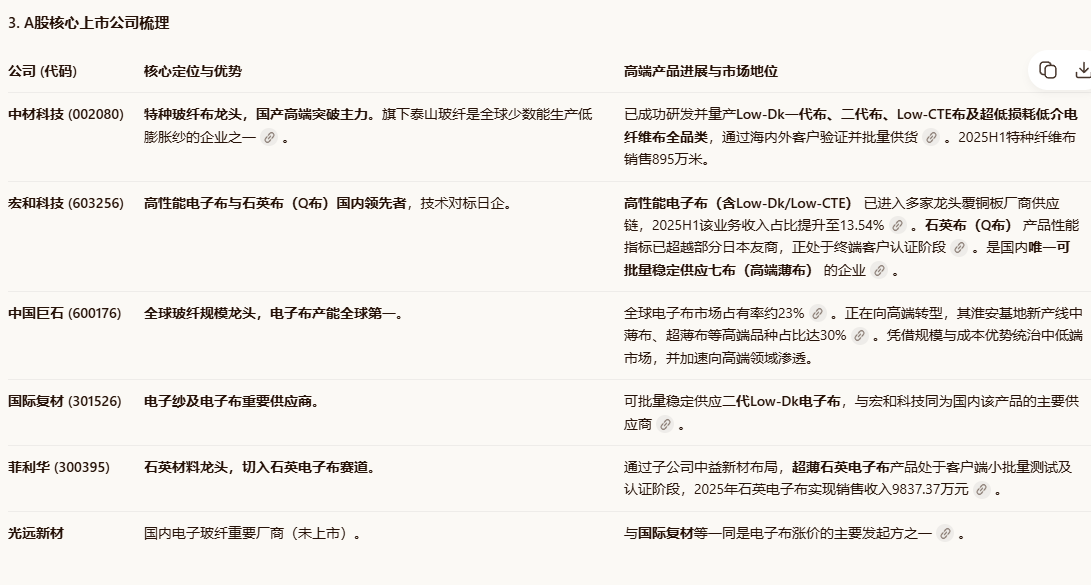

总结：高端电子布正处于一个由技术升级（AI算力）驱动、供给受限（设备瓶颈）、国产替代加速的“超级周期”起点。投资逻辑应聚焦于已实现高端产品量产并进入核心供应链的龙头企业（如中材科技、宏和科技），以及在石英布等下一代材料上取得突破的公司（如菲利华）。行业的高景气度和紧缺格局预计至少将持续到2027年。
