玻璃基板（Glass Substrate）作为下一代先进封装核心材料，正处于技术验证向早期量产的拐点。2026年小批量商业化出货落地，2028-2030年步入增速通道。英特尔、三星、台积电等全球半导体龙头已将玻璃基板锚定为技术路线图核心支点，产业端"从硅到玻璃"的共识成型。
国内TGV（玻璃通孔）工艺深宽比突破至40:1，原片熔炼、激光钻孔、电镀填孔、封装验证全链条贯通。玻璃基板概念板块A股合计市值逼近6000亿元，2026年以来区间涨幅逾50%。
核心观点：AI算力军备竞赛倒逼封装材料代际跃迁。玻璃基板介电损耗低至0.001-0.003@10GHz（较FR-4下降一个量级），高热稳定性、高密度布线构筑物理壁垒，替代有机基板与硅中介层趋势确立。投资端沿"设备先行→原片突破→制造放量"三段式节奏布局。
一、行业概述1.1 定义与技术路径
玻璃基板系以玻璃材料替代传统有机封装基板（如ABF载板）的下一代芯片封装核心载体。技术内核为TGV（Through-Glass Via，玻璃通孔）——通过激光诱导蚀刻或化学蚀刻在玻璃基材上制造精密穿透孔（直径10-100μm），填充导电金属实现层间电气互连。
封装路径演进：CoWoS-S技术框架下，基板材料、中介层、关键工艺分别从FC-BGA载板、硅、TSV迁移至玻璃芯基板、玻璃基板、TGV。材料替换非简单替代，系封装架构的系统性重构。
1.2 玻璃基板 vs 传统基板：性能矩阵
核心数据锚点：玻璃基板Df值较FR-4有机基板降低一个量级。112Gbps/PAM4乃至224Gbps互连场景下，有机材料已触及物理天花板，玻璃系唯一可选方案。
1.3 应用场景拆解
AI/HPC芯片封装：大尺寸封装+超高互连密度+低延迟传输，需求刚性最强2.5D/3D先进封装：替代硅中介层，单封装成本下行空间显著5G/6G射频模块：高频低损耗信号传输，毫米波频段渗透加速光通信/硅光子：玻璃透明性赋能光电共封装（CPO），光电混合集成底层材料MicroLED显示：高平整度+大尺寸基板，巨量转移良率提升HBM封装：三星已测试玻璃基板用于HBM4封装，存储端导入开启二、市场规模与增长驱动2.1 全球市场规模：多机构口径交叉验证
MarketsandMarkets（半导体玻璃基板）研判：各机构口径差异源于统计边界（半导体封装 vs 全品类玻璃基板），但拐点共识高度一致——2026年小批量出货，2028-2030年进入快速放量期。半导体封装用玻璃基板2030年量级锁定数十亿美元。
2.2 中国市场：增速领跑全球
2024年中国TGV基板市场规模：2542万美元，全球占比20.62%（QYResearch）TGV市场增速跑赢全球均值，系5G基建+终端制造双轮驱动A股玻璃基板概念板块合计市值逼近6000亿元（证券时报·数据宝，截至2026-05-20）2026年以来概念板块区间涨幅50.85%，显著跑赢上证指数2.3 增长驱动五维拆解

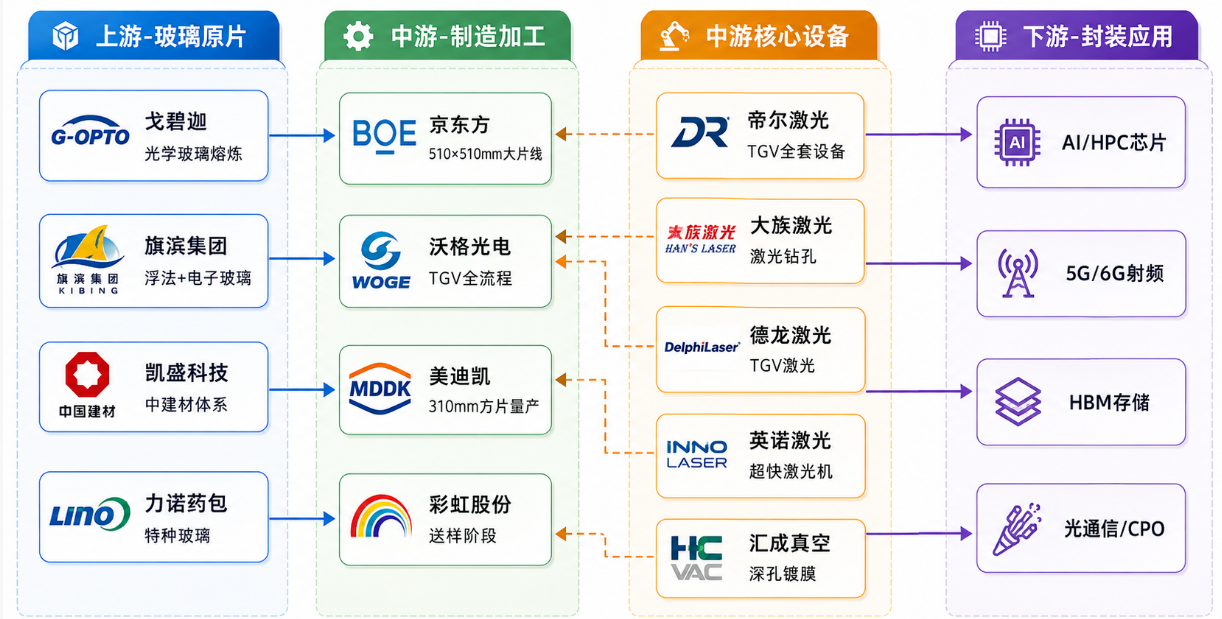

英伟达GB200等AI芯片导入玻璃基板封装，单芯片晶体管密度指数级攀升后摩尔时代，先进封装系性能跃升核心路径，TSV/2.5D/3D异构集成加速迭代有机基板在高频/大尺寸/高密度场景下逼近物理极限，替代窗口打开英特尔/台积电/三星/苹果集体押注，技术路线图锚定，生态链成型T/CIET 1005-2025《半导体封装用TGV基板技术规范》团体标准落地实施三、产业链全景3.1 产业链结构
3.2 全球竞争格局
Samtec、SCHOTT、厦门云天半导体、Tecnisco国际巨头布局进展：
EMIB 2.5D+玻璃芯样品（10-2-10结构，78×77mm），1000+项专利，新墨西哥州改造全球首个量产基地向苹果供应玻璃基板样品，HBM4封装测试推进中，世宗工厂TGV深宽比10:1CoPoS试点产线搭建中，6月完成整线，2-3年达量产规模四、国内重点企业分析4.1 制造加工环节
京东方（BOE）
投资规模：2024年斥资9.93亿元建设玻璃基板封装试验线技术指标：TGV 60μm孔径可调，镀铜金属化深宽比10:1产能节奏：月产能300片（510×510mm大片），2026年6月调试，2027年底前量产护城河：显示面板龙头禀赋释放，大尺寸玻璃加工能力+客户资源双重壁垒沃格光电产能：通格微子公司10万平米产能就绪，2026年下半年量产启动产品线：玻璃基模块载板，2026年样品成型，2027年量产客户突破：台湾ABF大厂玻璃载板打样，直供北美芯片龙头美迪凯310×310mm方片（已供台积电，月产能1000-2000片）彩虹股份4.2 核心设备环节
帝尔激光订单能见度：2026年指引全年几十台出货量，2027年有望斩获500台订单护城河：TGV全套设备稀缺供应商，订单确定性领跑板块大族激光护城河：激光设备龙头，客户覆盖 breadth 优势德龙激光护城河：TGV激光微孔加工技术积累深厚，验证进度靠前英诺激光汇成真空订单：近4000万元订单落地（一条线），近期加单预期护城河：电镀填孔系TGV最核心工艺环节之一，技术卡位优势4.3 玻璃原片环节
戈碧迦护城河：光学玻璃技术底蕴深厚，客户验证进度行业领跑旗滨集团凯盛科技力诺药包技术迁移：药用玻璃、特种玻璃熔制技术向电子玻璃基板延伸五、技术趋势与挑战5.1 关键技术指标演进路径
5.2 技术路线三岔口
Glass-Core路线（英特尔）：玻璃芯板替代ABF有机载板芯层，RDL层保留。核心逻辑：渐进式替换，兼容现有封装架构玻璃中介层路线（台积电 CoPoS）：方形玻璃面板+多层RDL替代硅中介层。核心逻辑：颠覆式创新，系统级重构CPO光电共封装：玻璃基板同时承载高速电互连与低损耗光互连。核心逻辑：光电融合，未来算力封装终极形态5.3 产业化挑战
微裂纹控制：玻璃材质脆性高，加工过程微裂纹系首要良率杀手。英特尔2026年1月实现"无微裂纹"突破，标志工艺拐点电镀填孔良率：TGV填孔系玻璃基板最卡脖子、良率影响最大的湿法环节，空洞率控制系核心命题成本曲线：当前制造成本仍高企于有机基板，规模化+良率提升系降本核心驱动标准化缺失：行业处于 infancy 阶段，统一标准与测试规范待建立供应链配套：专用设备、检测仪器等外围环节成熟度不足六、投资建议6.1 投资逻辑：三段式节奏
玻璃基板产业链投资遵循"设备先行 → 原片突破 → 制造放量"的节奏：
TGV激光钻孔、电镀填孔设备订单先行落地，业绩弹性最大6.2 核心标的梳理
6.3 风险提示

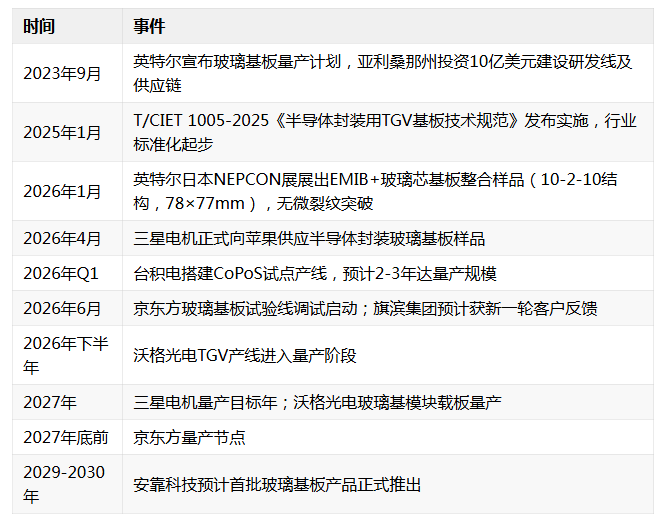

量产进度不及预期：微裂纹控制、电镀填孔良率等技术壁垒攻克难度高，量产节点存在延期风险AI资本开支收缩：AI服务器投资节奏放缓将直接压制玻璃基板需求增速替代技术竞争：有机基板持续改良、硅中介层成本下行，替代窗口期或延后估值回调风险：概念板块涨幅已透支部分预期，部分标的业绩尚未兑现国际巨头挤压：英特尔、三星技术储备深厚、资金实力强劲，国内企业面临技术追赶与生态壁垒双重压力附录：行业大事记
