1、CoWoS：AI 芯片过去三年的 “刚需枷锁”

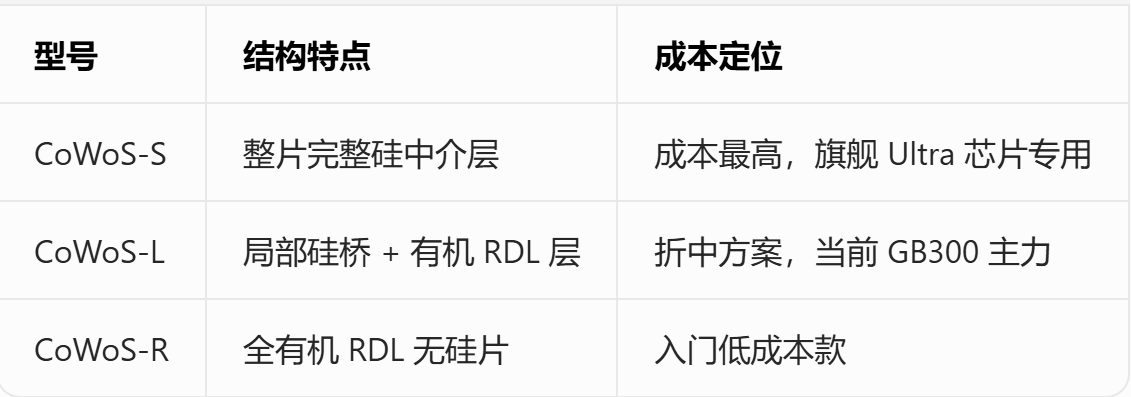

Chip-on-Wafer-on-Substrate，台积电专属 2.5D 封装，H100/B200/GB300 全系列标配标准架构：GPU+HBM → 硅中介层 → ABF 封装基板 → PCBAI 芯片 GPU 与 HBM 之间数万条高密度互联，常规 PCB 布线密度无法满足，必须依靠硅中介层实现亚微米级走线，也是过去 AI 芯片产能被台积电、欣兴、Ibiden 卡死的根源。CoWoS 三大细分路线：
痛点：单颗封装成本 300~500 美元，ABF 载板长期产能紧缺、台积电独占产能，英伟达芯片出货上限被封装绑定。
2、CoWoP：英伟达 Rubin 自研破局，Chip-on-Wafer-on-PCB
核心变革：直接取消硅中介层 + ABF 封装基板两大高价瓶颈，GPU/HBM 晶圆级互连→直接贴装在 30~50 层高精密 HDI PCB 上
CoWoP 相较 CoWoS 四大颠覆性优势
成本暴跌：封装单价从 300-500 美元降至 150~250 美元，降幅 40%~60%；
摆脱产能卡脖子：告别欣兴、Ibiden 的 ABF 载板产能约束，全球 PCB 产能体量是 ABF 载板数十倍；
电气性能优化：省去中间两层基材，信号路径缩短，NVLink、HBM 通信损耗更低，电源完整性更佳；
供应链自主可控：打破台积电独家垄断，大陆头部 PCB 厂商切入 AI 芯片核心供应链。
英伟达大力推进 CoWoP 底层逻辑：ABF 载板产能稀缺→CoWoS 溢价高、供货受限→Rubin 算力大规模放量受阻→自研 CoWoP 用高端 PCB 替代载板，实现降本 + 放量双目标。
二、量产时间线落地：2026 年是 CoWoP 关键拐点

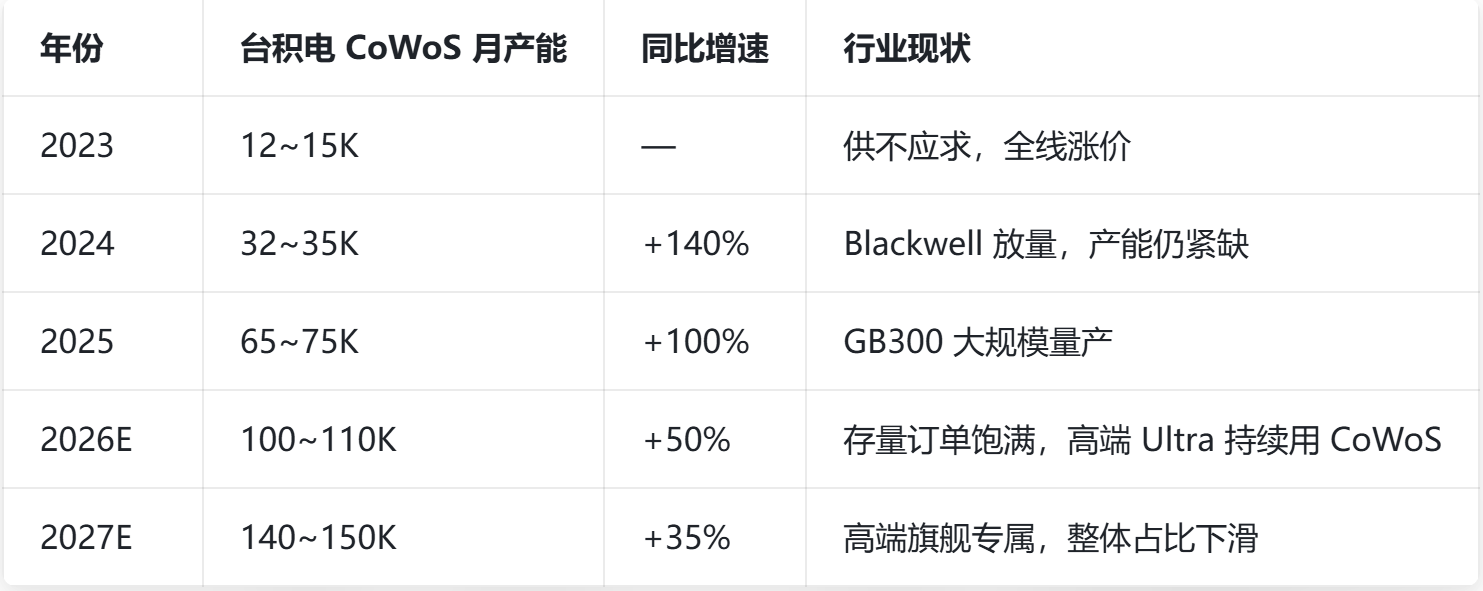

1、CoWoS 产能逐年爬坡（存量高景气持续至 2027 年）
2、CoWoP 落地节奏（当前正处于 2026H1 小批量导入阶段）
2025Q1~Q2：英伟达联合头部 PCB 厂商完成方案设计；
2025Q3~Q4：30 层 + 超高密度 HDI PCB 样品验证落地；
2026H1（当下）：Rubin 部分 SKU 率先导入 CoWoP 小批量试产；
2026H2：首款 CoWoP 方案 Rubin 芯片正式量产出货；
2027~2028：Rubin Ultra 主力切换，CoWoP 覆盖英伟达 50%+AI 芯片出货；
2029 年后：成为行业主流封装之一，占据全球 AI 封装 25% 以上份额。
三、三大产业变革：PCB 行业迎来数十年一遇的升维机遇
变革一：ABF 载板需求分化，2027 年见顶，高端 PCB 需求爆发
旧周期（CoWoS 时代）：AI 芯片底层必须 ABF 载板，欣兴、Ibiden、南电独享红利，单颗载板价值 50~120 美元；
新周期（CoWoP 时代）：普通 Rubin 机型淘汰 ABF，改用封装级高端 HDI PCB，单块价值 60~120 美元；结果：台系 ABF 载板厂商仅保留旗舰 CoWoS-Ultra 订单，大陆 PCB 瓜分主流算力增量。
变革二：大陆 PCB 从 “服务器板材” 进阶 “芯片封装基材”，毛利率抬升 10pct+
传统通用服务器 PCB：行业毛利率 20%~25%，同质化竞争激烈；
CoWoP 封装级 PCB：工艺对标 IC 载板精度，mSAP+50 层超高阶 HDI，毛利率上行至 30%~35%+；A 股 PCB 龙头完成从零部件→半导体封装材料的身份跃迁，估值体系重塑。
变革三：覆铜板全面升级，M8/M9 高端 CCL 单价暴涨 3~5 倍
普通服务器基材：M4 级别 CCL，单价 3~5 美元 / 张；
CoWoP 硬性要求：M8/M9 超低损耗高速覆铜板，单价 15~30 美元 / 张；生益科技作为国内唯一量产 M8 级 CCL 厂商，直接吃满材料升级红利。
四、全产业链受益标的梳理（上游材料 + 中游制造，分两大主线）
主线 1：存量 CoWoS 景气链（短期确定性）
台系为主，A 股间接受益：欣兴电子、Ibiden、南电（ABF 载板）；台积电（封装代工）。
主线 2：增量 CoWoP 爆发链（A 股核心投资主线，未来 3 年最大弹性）
① 中游 PCB 龙头（直接绑定英伟达 Rubin 供应链）
② 上游覆铜板（材料卖水人，全产业链受益）
生益科技（600183）：2024AI 相关收入 6 亿→2026E20 亿→2028E45 亿，国内唯一 M8/M9 高速 CCL 量产企业，CoWoP 基材核心供应商，全产业链最稳材料龙头。
③ 配套辅料 & 设备（细分弹性）
超薄 HVLP 铜箔：诺德股份；高端感光干膜：容大感光；
设备端：LDI 激光曝光、微孔钻孔、AOI 检测、真空压合、mSAP 电镀设备厂商持续受益需求扩容。
五、远期行业格局（2027-2030）：两种技术长期共存，市场分层明确
未来 AI 封装形成双路线并行格局，份额固定分化：
CoWoS-L+SoIC 路线（20% 高端市场）适配 Rubin Ultra 超大尺寸芯片（＞100×100mm），封装成本 400~600 美元 / 颗，由台积电 + 台系载板厂垄断，大陆企业难以切入；
CoWoP + 高阶 HDI 路线（50% 主流算力市场）适配标准版 Rubin（85×85mm），封装成本 150~250 美元 / 颗，深南 / 胜宏 / 沪电 + 生益为核心国产供应链，是 A 股核心增量来源；剩余 30% 为传统封装、小批量定制方案。
六、投资逻辑总结 + 风险提示
核心看多逻辑
需求刚性：英伟达 Rubin 从 2026 年逐步量产，未来 3 年 AI 算力资本开支持续高增，CoWoP 渗透率逐年爬坡；
国产替代历史性窗口：打破台积电 + 台厂载板垄断，大陆 PCB 首次进入 AI 芯片封装核心环节，量价齐升；
产品价值跃迁：PCB+CCL 单价、毛利率同步上行，龙头业绩进入持续兑现周期。
注：本文数据基于行业调研、厂商量产规划，仅做产业逻辑科普，不构成任何个股买卖投资建议。
