这不是京东方明天就变成半导体封装龙头，也不是康宁给它一张量产保单。它真正意味着，AI芯片封装正在进入更大尺寸、更高密度、更低损耗阶段，玻璃基板从实验室叙事，被推到了产业链谈判桌。
2026年5月20日，京东方A公告与康宁签署合作备忘录，有效期三年，合作方向包括玻璃基封装载板、可折叠玻璃、钙钛矿玻璃基板和光互连应用。表面看，这是两家玻璃和显示产业链公司的合作；往深处看，它把京东方从“面板周期”里拎出来，放到了AI先进封装这张桌子旁边。

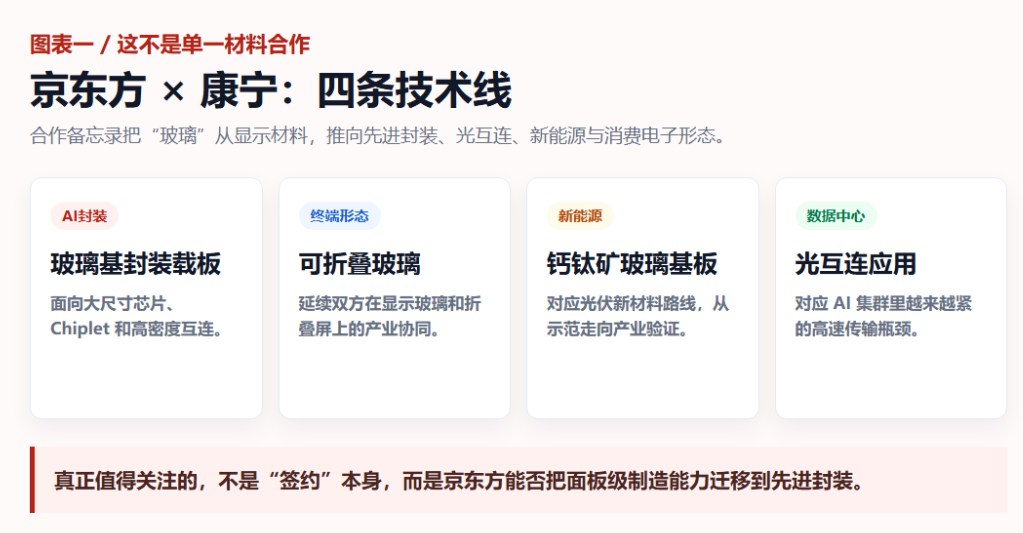

图表一：京东方与康宁合作方向，不止玻璃基封装载板，也包括光互连和新型玻璃应用。
过去两年，AI投资的主线一直在往下钻：先是GPU，再是HBM，再是光模块、PCB、铜缆、电源。玻璃基板也是同一条逻辑。算力芯片越来越大，Chiplet越拼越多，HBM离计算单元越来越近，封装面积和互连密度都在上升。底板如果翘曲、线路不够密、信号损耗太高，芯片再强也会被“接不起来”拖住。
传统有机基板胜在成熟，但在超大尺寸封装、高密度布线和高速信号场景里，压力会越来越大。玻璃的优势在于平整度、尺寸稳定性、热膨胀系数可调，以及更适合面板级加工。英特尔曾把玻璃基板称为下一代先进封装的重要方向，康宁也在先进封装载板方案中强调玻璃载板对降低翘曲、放大面板尺寸的价值。

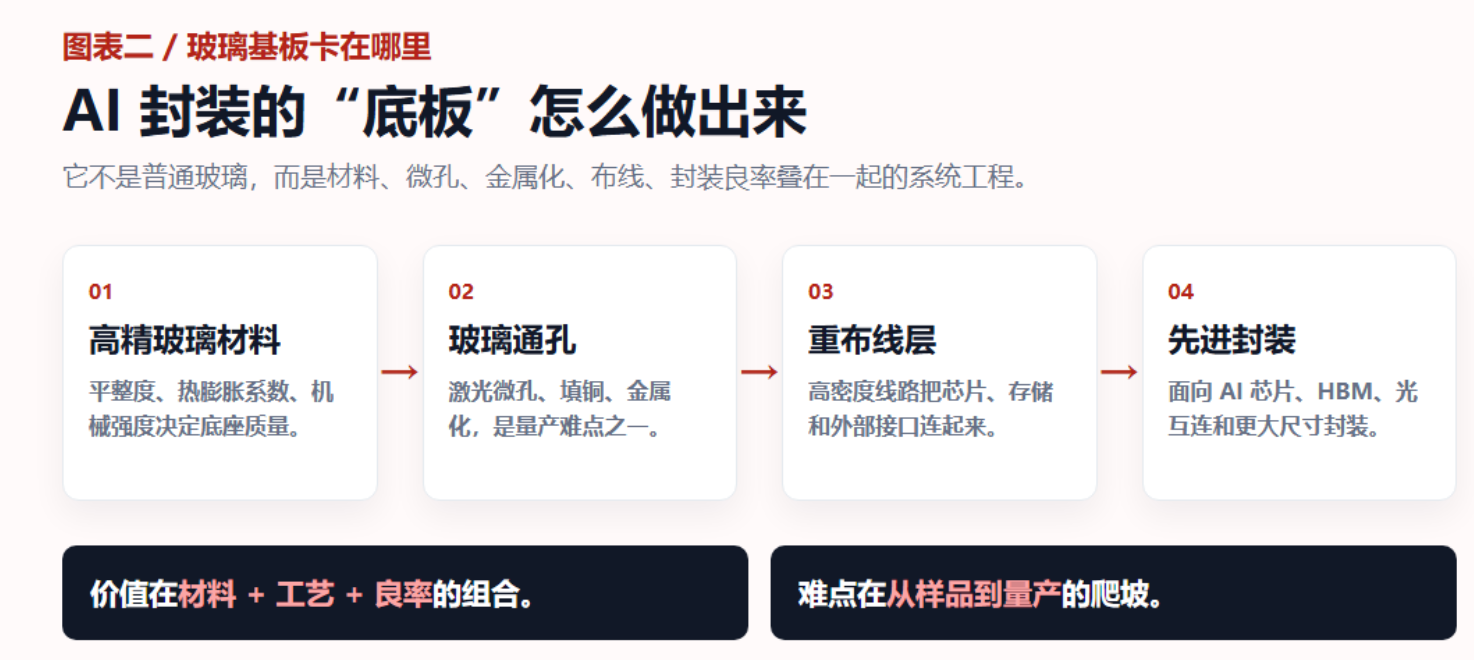

图表二：玻璃基板不是普通玻璃，而是材料、通孔、金属化、布线和封装良率的组合。
京东方最熟的是大尺寸玻璃、面板级制程、洁净厂和良率管理。康宁最强的是玻璃材料、配方、熔融和高端玻璃制造。两家公司合作的意义，不是简单拼一张概念图，而是把“材料能力”和“面板级制造能力”接起来。
但这件事必须冷静看。京东方公告里写得很清楚：公司2024年投资9.93亿元建设玻璃基封装载板试验线；目前已给部分国内客户送样，部分客户通过概念认证并进入技术测试阶段；同时，相关产品尚未形成量产营收，良率尚未达到量产水平，未来量产时间存在不确定性。

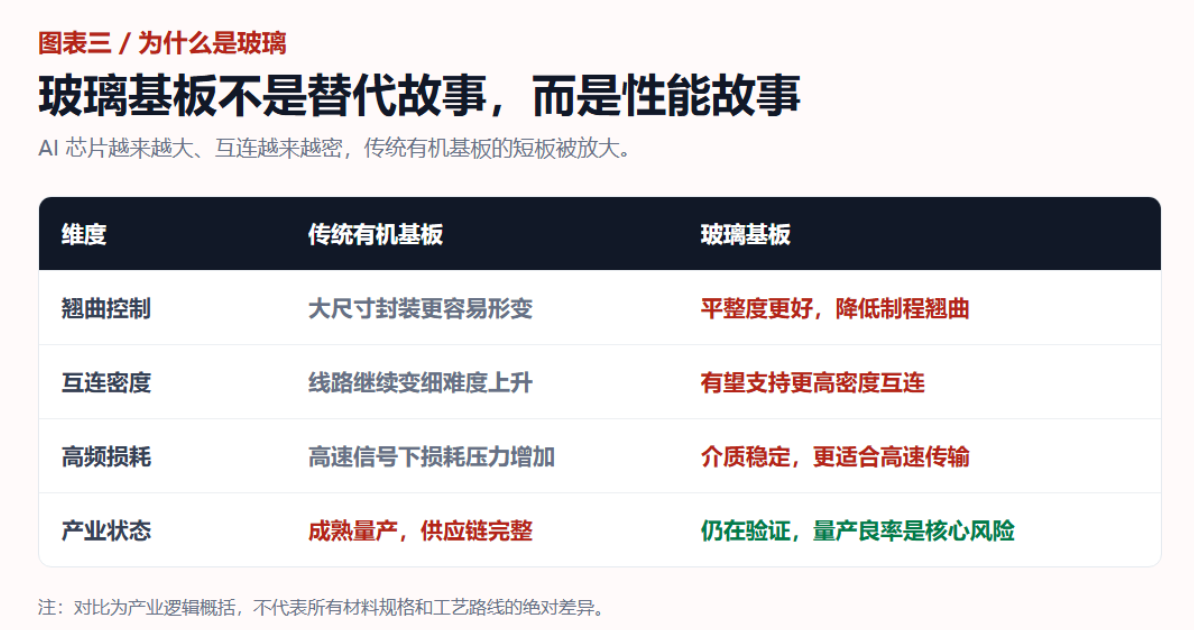

图表三：玻璃基板的核心优势在性能，核心风险在量产良率。
第一层，交易路线被验证。过去玻璃基板更多是产业论文和海外大厂路线图，现在京东方、康宁这种组合下场，说明它至少进入了严肃产业验证阶段。
第二层，交易国产供应链补位。玻璃基板要量产，关键不只是玻璃，还包括玻璃通孔、填铜、金属化、重布线、检测、封装设备和客户认证。谁能把这些环节的良率跑出来，谁才有资格拿到真正订单。
第三层，交易京东方的第二曲线。面板公司最大的问题，是周期太重、价格太卷。如果京东方能把面板级制造迁移到先进封装，它的估值叙事就不再只看电视、手机和IT面板周期，而会多一条半导体基础设施的“产业期权”。

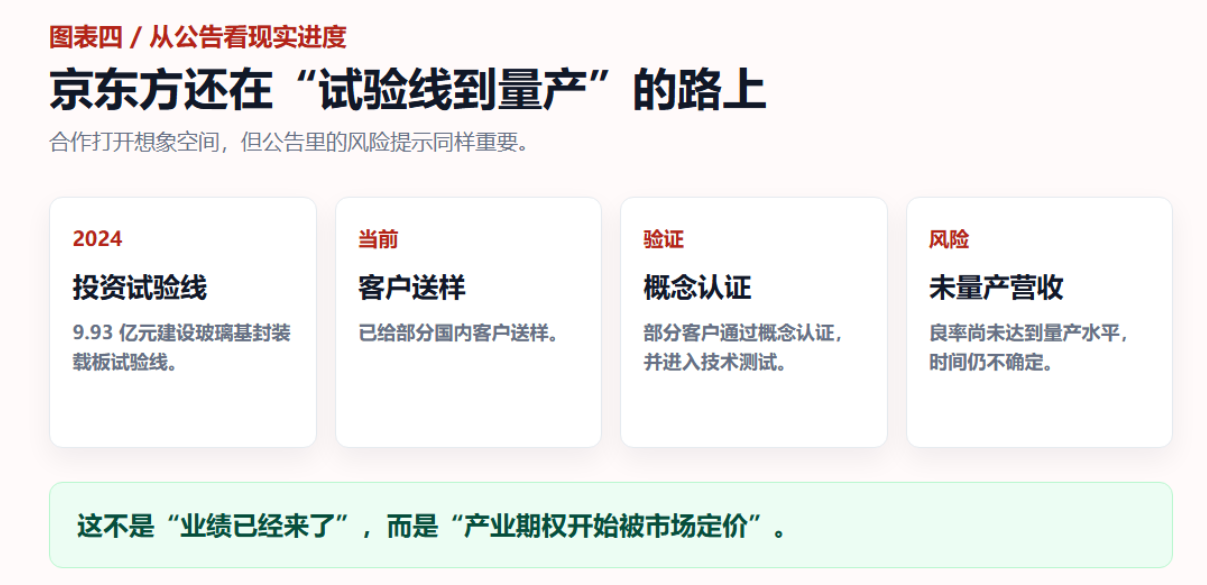

图表四：从公告看，京东方玻璃基封装载板仍处于从试验线走向量产验证的阶段。
玻璃基板不是今天的业绩，而是AI封装进入“更大、更密、更快”之后，市场开始给底层材料和工艺定价。
所以，这个热点最怕两种误读：一种是把它当普通玻璃涨价，另一种是把它当明天就能兑现的半导体业绩。更准确的说法是，京东方和康宁把一条长期技术路线摆到了A股面前。接下来真正要看的，不是概念热不热，而是客户认证、试验线良率、设备订单、材料体系和最终营收能不能一环一环落地。
资料来源
京东方A公告：与康宁签署合作备忘录，合作范围包括玻璃基封装载板、可折叠玻璃、钙钛矿玻璃基板、光互连应用；并披露试验线、送样和风险提示。公告
康宁先进封装载板资料：玻璃载板用于先进封装，可帮助面板级封装降低翘曲并支持更大面板尺寸。康宁
英特尔玻璃基板路线资料：玻璃基板被用于下一代先进封装，面向更高密度、更大规模封装需求。英特尔
